一、概述

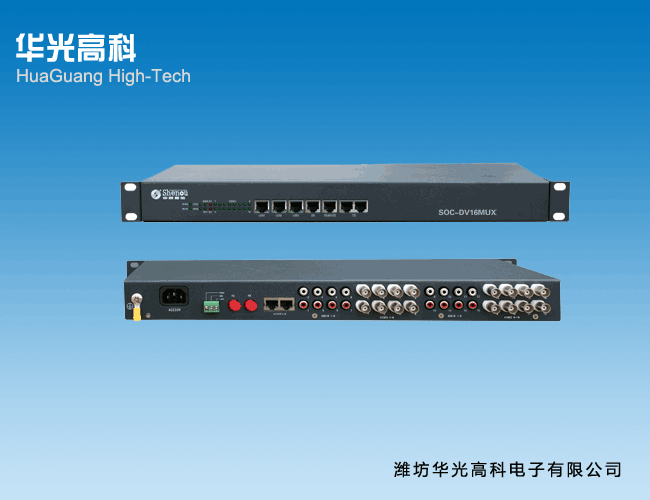

    HG-DV16MUX多业务视频光传输平台是华光高科电子有限公司根据市场需求，适时开发出基于视频传输的多业务光传输平台，采用国际最先进的数码视频高速传输技术，将同时把16路视频，16路音频，2路E1接口，4路数据(RS485/RS422/RS232/)，8路开关量、8路电话（FXS /FSO/EM/载波/磁石，最多克扩60路电话）、多路10M/100M/1000M以太网等等接口在单芯或双芯光纤上无失真、高质量传输。SOC- DV16MUX多业务视频光传输平台采用全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输；克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性差等致命缺点。并可同时提供多路视频、音频、数据、电话语音、以太网在光纤上同时传输，大大节省了用户设备投资成本，提高了光缆利用率。系统采用结构化、模块化设计，采用～220V和-48V同时供电，可接蓄电池，保证设备不间断可靠的运行，并可纳入网管系统，具有完善的网管功能。用户可根据现场具体情况灵活选择或定制配置。
   HG-DV16MUX多业务视频光传输平台已广泛应用于企事业单位监控系统，政府智能指挥系统，“平安城市”监控系统，隧道工程系统，森林防火指挥系统，智能住宅小区监控系统，视频会议调度系统，矿业调度系统，电力调度监控系统，铁路调度监控系统，高速公路监控系统等。

二、产品特点
◆ 支持点对点方式
◆ 全数字无压缩、无损伤广播级传输
◆ 无模拟调频、调相、调幅光端机的交调干扰
◆ 支持任何高分辩率视频信号
◆ 支持视频无损再生中继
◆ 自动兼容PAL、NTSC视频制式
◆ 支持视频、数据、以太网、电话语音并行传输
◆ 内置智能温度检测风扇控制系统，保证系统内部温度恒定。
◆ 光纤WDM/CWDM/DWDM技术
◆ 单、多模光纤传输，距离0-100KM
◆ 专用ASIC设计及高速DSP技术
◆ 先进自适应技术，使用时无须调节
◆ 全表面贴装技术
◆ 工业级设计，可靠性高
◆19英寸1.5U机架式或6U插卡式
◆支持来电显示和反极计费信号。
◆提供功能强大的网管系统，网管系统界面友好、配置灵活、管理方便，并可以   监控全网， 为系统的运行和管理提供可靠的保障。
◆采用AC220V、DC-48V供电方式。
◆ 支持用户定制及OEM方式

产品接口配置表

技术指标

◆ 视频接口
   视频输入/输出阻抗：75Ω非平衡接口
   视频输入/输出电压：典型峰-峰值1Vpp，最大1.5 Vpp
   视频带宽：8MHz
   视频数码位宽：8比特
   微分增益：<1%
   微分相位：<0.6
   场倾斜：<0.5%
   信噪比：65dB
◆ 音频接口
   音频输入/输出阻抗：600Ω非平衡接口
   音频输入/输出电平：典型0dBm
   频率响应：10HZ-20KHZ
   音频数码位宽：24比特
   信噪比：80dB
◆云台PTZ解码器，控制键盘，矩阵控制数据接口（可支持多路数据，兼容所有控制键盘,矩阵协议，硬盘录像云台，报警复合数据）
   物理接口：RJ45
◆ RS-232数据接口
   RS-232数据速率：DC-115.2Kbps
   RS-232数据误码率：小于10E-12
   RS-232数据协议：全透明支持任意RS-232协议
   RS-232网络连接方式：支持正向、反向或双向RS-232，支持点对点、点对多点连接
◆ RS-485数据接口
   RS-485数据速率：DC-115.2Kbps/DC-2Mbps
   RS-485数据误码率：小于10E-12
   RS-485最大节点数：128个
   RS-485最大距离：1200米
   RS-485数据协议：全透明支持任意RS-485协议,包括RS-485轮询或Modbus协议
   RS-485网络连接方式：支持正向、反向或双向RS-485,支持点对点、点对多点连接
◆ RS-422数据接口
   RS-422数据速率：DC-115.2Kbps/DC-2Mbps
   RS-422数据误码率：小于10E-12
   RS-422最大距离：1200米
   RS-422数据协议：全透明支持任意RS-422协议
   RS-422网络连接方式：支持支持正向、反向或双向RS-422，支持点对点、点对多点连接
◆ 曼彻斯特(Machester)编码数据接口
   曼彻斯特编码接口数据速率：DC-2Mbps
   曼彻斯特编码接口数据误码率：小于10E-12
   曼彻斯特编码接口最大距离：1200米
   曼彻斯特编码接口数据协议：全透明支持任意曼彻斯特编码协议
   曼彻斯特编码接口网络连接方式：支持支持正向、反向或双向曼彻斯特编码接口，支持点对点、点对多点连接
◆ 报警、开关量、远程控制接口
   报警、开关量物理接口： RJ45
   报警、开关量输入信号：任意有源或无源报警、开关量输入，支持TTL、RS-232/422/485
◆ E1接口参数
   接口类型：RJ45
   接口阻抗：非平衡：75Ω
   接口速率：2.048MHz
   时钟恢复精度：±50ppm
   线路编码：HDB3
   脉冲形状：矩形
   脉冲宽度：244±20ns
   标准峰值电压： 2.37V±10%
   输入端允许损耗：0～6dB（1024KHz点）
◆ 10/100Base-T以太网接口参数
   接口类型：RJ-45（DCE）
   数据速率：10M/100M自适应
   符合IEEE802.3建议
   支持10M/100M接口自适应
◆ 电话/程控交换机、各种语音接口
   接口种类：FXS、FXO、E/M、磁石、载波
   接口类型：RJ-45
   有效传输频宽：300Hz～3400Hz
   接口馈电：－48V(二线环路)
   传输损耗：－2dB～-7dB
   振铃电压：AC75V±15V
   振铃频率：25±5Hz
   话际空闲噪声：小于-65dBm
◆  光纤接口
   物理接口：光接口法兰盘FC/ST/SC可选，可支持的连接跳线PC/APC可选
   FC/PC、ST/PC、SC/PC纤种类：单模(9/125um) 或多模 (62.5/125um)光纤
   单纤或双纤光发射波长850/1310nm (多模)，1310/1550/1470-1610nm(单模)
   单模：0-25km、0-60km、0-100km
   最大光功率预留量：15dBm/20dbm/25dBm/30dBm
◆最大消耗功率 15W
   供电方式：电压交直流220V、-48V、可选
◆工作环境(室外或室内均可)
   工作温度：-30℃～+70℃
   湿度：0～95%不结凝
   防护等级：通用工业标准或特殊指定
   常规或用户订制订货型号命名标准
   尺寸：440(mm) × 25(mm) × 44(mm)

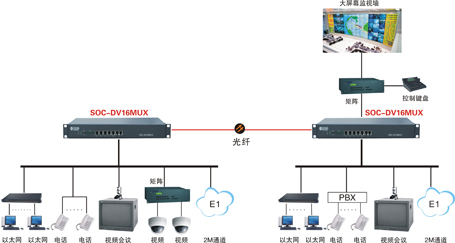

六、应用组图：
