一、概述
JSN-1(A)交换机是潍坊华光高科电子有限公司响应邮电部关于中国电信网发展的战略规划，按照ITU-T系列建议及邮电部各项技术规范，针对我国电信网建设特点，引进国外九十年代先进技术、结合我国具体国情开发、研制、生产的，一种技术先进、功能齐全、工作可靠、计费准确的数字程控交换机。该机广泛采用大规模、超大规模集成电路、计算机网络、光通信及面向对象的软件设计等最新通信技术，配以先进的自动化生产线，严格按照国际ISO9000系列质量标准管理。在93年全国同类产品性能检测中名冠第一，年生产能力达100万线。被邮电部定为全国首批优选机型，特别适合于邮电公众网的农话端局、汇接局和市话支局，以及各水利、电力、公安、军队等专业通信网使用。
二、系统功能特点
1、 完备的系统功能
系统支持各种服务功能，并被存储在程序中由微处理机控制。
在任何时候，只要修改软件或插入新的软件包都可增加系统功能。
2、 灵活的配置结构
全积木结构，模块组合。
容量易于扩展，200~11392线可随意扩容。
标准化的插槽、机框和软件接口，各类接口即插即用。
3、 丰富的接口类型
PCM数字中继，每板60路（2×2.048Mbps）。
四线载波中继EMT，每板8路。
E/M中继(2线/4线)，每板4路。
多功能接口，具有磁石、E/M和环路中继功能，每板8路。
用户接口，每板8路，脉冲/复频话机兼容。
极性反转用户接口，每板8路，可接磁卡、投币和普通话机。
各种端口插槽兼容设计。
4、 强大的组网能力
可与各种程控和机电交换机联网，具有DID、DOD功能。可组建各种形式、各种等级的专用通信网。
支持各种国标信令，也能同某些非标准的信号方式相适应。
三级全自动路由选择，最大路由数为300个，系统对路由选择最大分析可达5位数字。设备具有先选直达路由，其次选迂回路由，最后选最终路由功能。
具备各种汇接、接续功能，在汇接过程中，随路信号可进行端到端转发或逐段转发方式。
自动连选，可直接下连用户交换机（PABX）。
5、 灵活的复原方式
释放控制种类齐全，主叫控制、被叫控制、互不控制方式可随意设置。
局内用户的呼叫采用互不控制方式。
对捣乱电话可以通过人机命令改为被叫控制方式。
用户的长途全自动去话呼叫均为主叫控制复原方式。
国内或国际长途半自动去话接续时，话务员应答前为主叫控制，应答后为被叫控制。
特服呼叫采用被叫控制方式（112、110、119、17X、10X）和互不控制复原方式。
6、 业务功能齐全
提供国内、国际和本地网各种自动电话呼叫。
国际国内长途半自动呼叫、人工呼叫。
提供各类特服。
提供查询和申告业务。
可向用户提供各种语音信箱功能。
六级用户有权。
丰富的新业务功能。
支持非语音业务。
7、 性能完善的维护功能
菜单驱动、窗口技术，汉字图形显示。
数据生成简便可靠。
自动诊断，在线测试。
可进行远端维护，配备专用卡及软件可实现中心局对远端支局的远端集中维护。
实用的信令跟踪显示。
详尽的接续过程分析。
自动话务统计。
完善的声光告警系统。
8、 灵活的计费管理系统
市话、农话、长话实时计费。
费率和项目按需设置。
费率判别号码可分析到11位。
联机、脱机计费可任选。
自动计费，计费方式灵活，可现场随意设置为复式计次计费或详细计费。
分段计费、上网费设置适应邮电部最新要求。
各种分拣、统计、报表功能齐全。
屏幕中文提示、操作简易。
窗口(windows平台)技术、菜单帮助。
9、 无阻塞的交换网络
采用数字交换网络技术，组成一个无阻塞的数字时分交换网，允许所有的用户同时通话。
10、 高质量的传输性能
具有脉码调制（PCM）和时分复用（TDM）的先进数字交换网络技术，可达到低噪音和稳定地传输高速数据。
11、 多功能的智能话务台
由普通的386以上的微机加配话务台卡及软件组成，能即时显示当前通话状态及相关信息。
每个机架可接5个话务台，整个系统最多连接20个话务台。
使用数字传输使得话务台到系统间的电线设备最大限度地减少。使用一根5对线连接电缆，可将话务台连至离系统1000米以上的地方工作。
显示器提供分机和中继线的状态。
有对区域管理和系统诊断的特殊功能。
12、 高可靠性
全分散的模块化结构。
电源、主控系统、交换网络、时钟等关键部件热备份。
完善的诊断、测试、故障隔离和自动重组功能。
先进的过流、过压端口保护电路，避免雷击、强电的破坏。
超大规模集成电路。
先进的生产工艺、严格的质量控制。
极高的可用性、冗余性、容错性。
13、 良好的继承性和可扩展性
具备2B+D、30B+D功能。
支持ISDN协议。
支持中国七号共路信令。
可不断扩展新的业务功能。
全面支持宽带综合业务和未来电信网的发展。
可平滑扩容为JSN-1A或BSP80宽带超节点网络平台的一个用户接入模块。
14、 广泛的应用
JSN-1(A)数字程控交换机广泛应用于公众电信网的农话端局、汇接局和市话支局。
适用于组建公安、电力、水利、煤矿、油田、铁路、军队等专业通信网。
还可用作各部门、工厂、院校、酒店等的用户交换机。

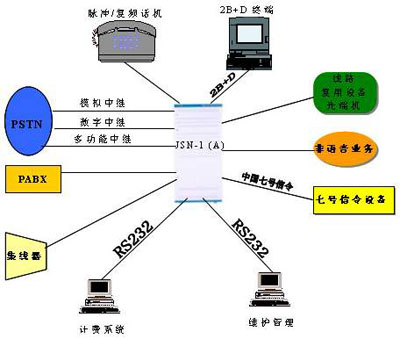

附：JSN-1(A)应用示范图
三、JSN-1(A)系统结构
1、 概述
JSN-1(A)数字程控交换机由五个基本功能单元组成：主单元、配线架、话务台、电源单元、外围设备（数据通信、计费装置以及电话和终端）。

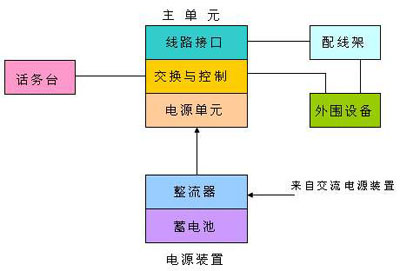

基本系统框图如下：
2、系统组成
JSN-1(A)由多个机架组成，组成的系统将用户电话和中继接口视为一体，每个机架称为一个交换单元（EU）。各交换单元和主机架之间的连接是由带状电缆实现的，用以传送各种控制信息。
四、JSN-1(A)系统技术特性
1、 新业务功能
缩位拨号、热线服务、呼出限制、免打扰服务、查找捣乱呼叫、闹钟服务、无应答转移、转移呼叫、遇忙回叫、呼叫等待、三方通话、会议电话、用户自检振铃等30多种新业务。
2、 完善的告警装置
JSN-1(A)数字程控交换机设有远端故障告警装置，该装置具有蜂鸣和信号灯指示功能，远端告警分为三种情况：电源故障告警、硬件故障告警、软件故障告警。告警级别分为严重故障告警和一般故障告警两种。
