钳形表检定装置HG1000
1. 产品概述
钳形表检定装置HG1000是一款专用于校准交流钳形电流表及具备相关测量功能的标准装置，准确度为0.05级/ 0.1级可选。该装置采用单匝法校准交流钳形表，兼具交流电压输出、电阻模拟等功能，也适用于校准交流电压表、电阻表及多功能钳形表的电压和电阻测量档。参考标准：JJF 1075-2015《钳形电流表校准规范。
2. 功能特点
l 单匝法校准交流钳形表：交流电流源连接直径为1 m的单匝半圆铜环。
直接输出1100 A的交流大电流，适用于校准中高等级的交流钳形表。
l 钳形表校准时置于铜环的中心位置，铜棒直径变小以方便钳形表小钳口的接入。铜环开启方便，可将标准电流互感器或I-V变换器穿于环中，便于定期对装置进行校准。
l 电流输出准确度高，稳定性好，波形失真小，输出功率大。

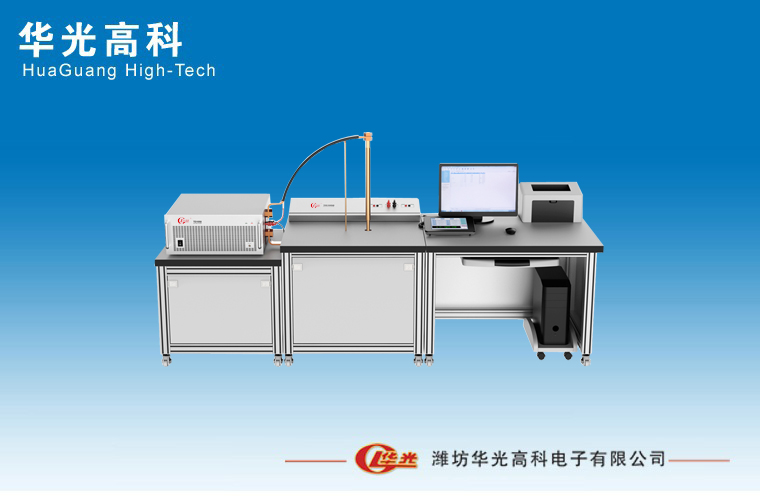

l 装置配有无磁工作台体，显示操作面板置放于工作台面上，检表方便快捷。
l 具有“定点输出、旋转编码器、步进调节”等多种量值调节方式。
l 专用软件(选件)：实现钳形表的全自动或半自动校准，支持数据管理和证书导出。
3. 主要应用 ( 0.05级装置)
l 校准0.2级及以下的交流钳形电流表、多功能钳表的交流电流测量档
l 校准0.2级及以下的交流电压表、多功能钳表的电压测量部分
l 校准0.5级及以下的电阻表、多功能钳表的电阻测量部分
4. 技术规格
4.1 交流电压输出ACV
|
量程 |
短期稳定度
( % / min ) |
年准确度
± ( ppm*RD①+ppm*RG②) |
最大负载
电流( mA) |
失真度
( % ) |
|
|
|
0.1级 |
0.05级 |
0.1级 |
0.05级 |
|
|
|
|
10 V |
0.02 |
0.01 |
600+400 |
300+200 |
800 |
< 0.5 |
|
30 V |
0.02 |
0.01 |
600+400 |
300+200 |
700 |
< 0.5 |
|
100 V |
0.02 |
0.01 |
600+400 |
300+200 |
200 |
< 0.5 |
|
300 V |
0.02 |
0.01 |
600+400 |
300+200 |
70 |
< 0.5 |
|
750 V |
0.02 |
0.01 |
600+400 |
300+200 |
30 |
< 0.5 |
输出特性：
l 电压输出范围：1 V～825 V
l 调节细度：0.002%*RG，6位十进制显示
l 保护功能：短路保护、过载保护
l 备注：① RD为读数值，② RG为量程值，下同
4.2 交流电流输出ACI
|
量程 |
短期稳定度
( % / min ) |
年准确度
± ( ppm*RD + ppm*RG) |
最大负载
电压
( V ) |
失真度
( % ) |
|
|
|
0.1级 |
0.05级 |
0.1级 |
0.05级 |
|
|
|
|
200 mA |
0.02 |
0.01 |
600+400 |
300+200 |
50 |
< 0.5 |
|
1 A |
0.02 |
0.01 |
600+400 |
300+200 |
15 |
< 0.5 |
|
5 A |
0.02 |
0.01 |
600+400 |
300+200 |
8 |
< 0.5 |
|
20 A |
0.02 |
0.01 |
600+400 |
300+200 |
2 |
< 0.5 |
|
50 A |
0.02 |
0.01 |
600+400 |
300+200 |
1 |
< 0.5 |
|
100 A |
0.02 |
0.01 |
600+400 |
300+200 |
≤ 0.7 |
< 0.5 |
|
250 A |
0.02 |
0.01 |
600+400 |
300+200 |
≤ 0.7 |
< 0.5 |
|
500 A |
0.02 |
0.01 |
600+400 |
300+200 |
≤ 0.7 |
< 0.5 |
|
1000 A |
0.02 |
0.01 |
600+400 |
300+200 |
≤ 0.7 |
< 0.5 |
输出特性：
l 电流输出范围：20 mA～1100 A
l 调节细度：0.002%*RG，6位十进制显示
l 保护功能：开路保护、过载保护
4.3 电阻模拟R
|
量程 |
分辨力 |
允许电流 |
年准确度
± ( ppm*RD+ppm*RG) |
|
100 Ω |
1 mΩ |
1 mA～15 mA |
600 + 400 |
|
1 kΩ |
10 mΩ |
100 μA～1.5 mA |
600 + 400 |
|
10 kΩ |
100 mΩ |
10 μA～150 μA |
600 + 400 |
|
100 kΩ |
1 Ω |
10 μA～150 μA |
600 + 400 |
|
1 MΩ |
10 Ω |
1 μA～15 μA |
600 + 400 |
|
10 MΩ |
100 Ω |
100 nA～2 μA |
600 + 400 |
输出特性：
l 输出范围：10 Ω～11 MΩ
l 调节细度：0.002%*RG，6位十进制显示
5. 一般技术规格
l 供电电源：AC ( 220 ± 22 ) V，47 Hz～55 Hz；最大功耗：2.5 kVA
l 工作环境：0 ℃～40 ℃，20%～85% R·H，不结露
l 储存环境：-20 ℃～70 ℃，< 85% R·H，不结露
l 装置尺寸：2310 mm × 750 mm × 1280 mm (长×宽×高)
l 通讯接口：RS232接口
