一、概述 　　
　　 SOC-G08-R400/R800多业务传输系统是华光高科电子有限公司近期推向市场的新产品系列，它包括主端箱、辅端箱、中继箱和音频扩展箱、2M扩展箱5种主要设备。这些设备的不同组合，可以组成点对点、链型、环型不同的网络拓扑结构，连接环型网络时，具有自愈保护功能（保护倒换时间小于50ms）。能实现 2M、10/100M以太网、2/4线音频、FXO和FXS 等多种业务接口的综合传输。这些设备都采用19英寸1U 标准机箱，统一网管，易于安装，便于维护，并且具有完善的网管告警功能和环回测试功能，可用于广电、各电信运营商的公用网和公安、部队、电力、铁路公路交通、金融、政府及具有分支机构的企事业单位的专用网。特别是对于10/100M以太网接口要求较多、可靠性高、有自愈保护功能、以太网传输通道需要相互独立的应用场合，具有明显的优势。
二、产品分类及业务配置
　　设备分类：主端箱、中继箱和辅端箱三种。
　　扩展设备：2M扩展箱和音频扩展箱。
　　业务接口种类：10/100M以太网业务、2M业务、RS232/RS422异步数据业务、2/4线音频业务、FXO与FXS业务。
　　业务接口的总数量：

设备名称	最大业务接口数量
	2M接口	10/100M以太网接口	音频接口	其它接口
主端箱 辅端箱	16	12（R400） 14（R800）		RS422接口1
中继箱	8	2	8	RS422接口1
2M扩展箱	24
音频扩展箱			30

　　各站点设备的组合：

			2M接口	10/100M以太网接口	音频接口
端   站	1	主端箱	16	12（R400）/14（R800）
	2	主端箱+2M扩展箱	40	12（R400）/14（R800）
	3	主端箱+音频扩展箱	16	12（R400）/14（R800）	n×30
	4	主端箱+2M扩展箱+音频 扩展箱	40	12（R400）/14（R800）	n×30
中继站	1	中继箱	8	2	8
	2	中继箱+音频扩展箱	8	2	8+ n×30

　　管理和维护接口：传输网管接口、数据网管接口、子系统网管接口、用户自定义接口、手持终端和公务话机接口。
三、产品性能及指标
　
　　1、光接口参数
　　发送光功率：   -3～-15dBm；
　　光接收灵敏度： R400：-30dBm；R800: -24dBm。
　　2、2M接口参数
　　速率：2048Kbit/s±50ppm；
　　阻抗：75Ω（不平衡）/120Ω（平衡，机箱内设置）；
　　码型：HDB3。
　　误码特性：符合ITU-T G.921规定；
　　输入抖动容限：符合ITU-T G.823/图2和G.823/表2要求及相关国际标准；
　　输出抖动：符合ITU-T G.921/表3要求；
　　抖动转移特性：抖动转移函数的最大增益小于1dB；
　　故障显示和相应措施：符合ITU-T G.921/表4要求。
　　3、音频接口参数

　　有效音频带宽：300～3400Hz；
　　音频接入方式：二线环路（即FXO、FXS）或2/4线音频；
　　2/4线音频接入点电平：二线发：0dBr；
                         二线收：-3.5dBr；
                         四线发：-14dBr；
                         四线收：+4dBr；
　　2/4线音频接入点阻抗：二线600Ω（平衡）
                         四线600Ω（平衡）
　　二线环路传输衰减：2～5dB；
　　二线环路阻抗：FXO:200+560//0.1   FXS:600Ω；
　　FXS传输距离小于1km。
　　4、以太网接口参数

　　接口类型：RJ45：
　　接口速率：10M、25M、50M、100M（可以通过网管进行配置）。
　　5、其它接口参数

　　RS422异步数据接口，最高速率为57.6Kbit/s；
　　公务电话通道为64Kbit/s速率,并且具有呼叫功能。
　　6、环境要求
　　环境温度：0℃～40℃；
　　相对湿度：≤85%（30℃）；
　　电磁相容性辐射和传导干扰符合GB/T 13996要求；
　　环境空气无腐蚀性和溶剂性气体，无扬尘。
　　7、外形尺寸

　　主端箱、辅端箱、中继箱、2M扩展箱和音频扩展箱的尺寸为：长×宽×高：483mm×216mm×44mm。
　　8、供电要求

　　主端箱、2M扩展箱和音频扩展箱要求DC-48V电源供电；
　　中继箱有DC-48V和AC220V双重供电方式，并对电瓶有浮充；
　　DC输入电压要求为-36V～-75V，电源纹波≤100mVp-p；
　　AC输入电压要求为165V～265V；
　　要求电源功率：主端箱和音频扩展箱应大于60W；中继箱和2M扩展箱应大于15W。

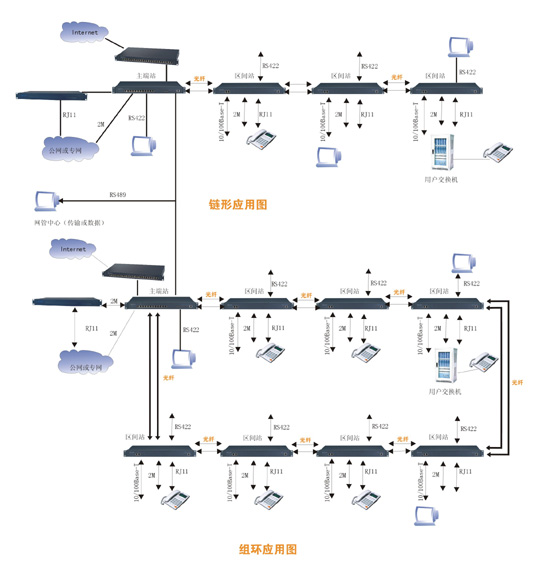

四、应用方案图
