华光高科HG30-3a多功能校准仪使用说明
来源:华光高科 时间:2016/10/9 13:51:29 点击:

HG30-3a多功能校准仪精度和可操作性得到了大幅度的提升,并增加了数字键盘调节的功能。

一、现在以检定(直流电压)DCV 25V电压量程为例,详细介绍其使用方法!

1、 将电源线与仪器连接好,并将数字键盘与仪器连接.检查电位器旋钮是否是逆时针旋在最低端。并根据需要转换“数字----模拟”开关。

“数字----模拟”开关是控制输出调节方式的转换开关,“模拟”是指电位器调节,“数字”是指数字键盘调节!

2、 打开电源开关,将仪器的“量程”开关选择为“25V”,

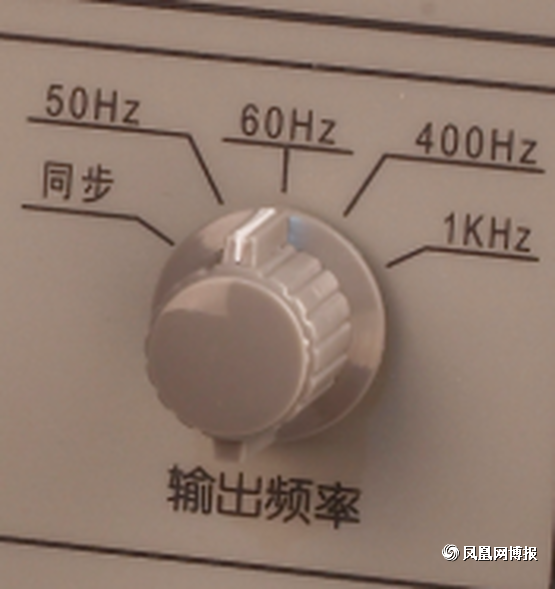

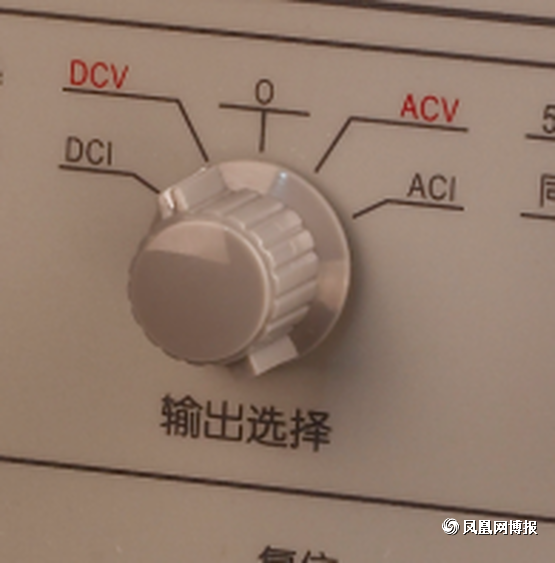

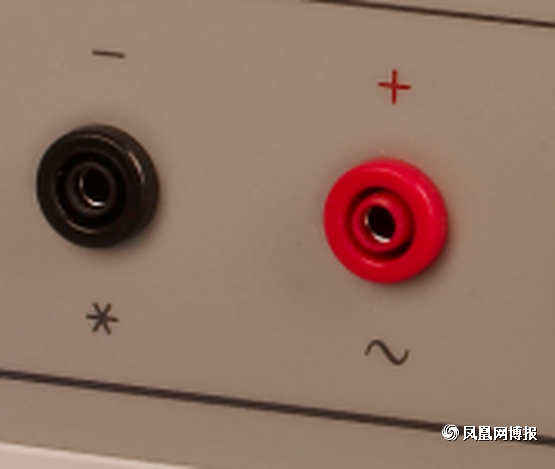

“输出选择”开关选择为“DCV”,“频率选择”开关在直流状态下仪器内部自动选择为400Hz(直流输出时不需要选择)。将被检表与仪器正常连接(接在黑色与红色的输出端子上)。

3、 输出调节:

(1) 电位器调节:把外控器上的数字--模拟开关置于模拟一端,旋转粗调或者细调电位器,使仪器输出需要检测的数值即可!输出完毕,分别把粗调和细调旋钮逆时针旋转到底,使显示输出值为零。

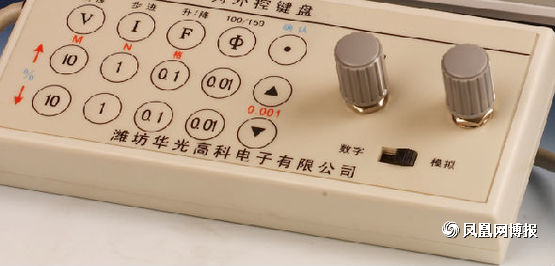

(2) 数字键盘调节:把外控器上的数字--模拟开关置于数字一端,数字键盘上有3行按键,其中第2行为输出上升键,第3行为输出下降键。按键上的数值是指按一次该按键,仪器输出上升或是下降当前量程的百分比。即按“上升”行上的“10”按键1次,仪器输出当前量程的10%(即2.5V),如按5次,则仪器输出当前量程的50%(即12.5V)。其他按键同上,只是“下降”行的按键是使仪器输出值降低当前量程的百分比!仪器数字键盘调节的最小细度为量程的0.01%。每次输出完必须让仪器从有输出到输出为零,可按住“下降”行的“10”按键3秒钟,仪器输出回归零位。

4、 其他量程输出方法同上!

注意:仪器在输出时电压不能短路,电流不能开路。

     该仪器在输出通状态时,拒绝转换量程及其他任何开关,强烈建议将仪器输出降为零再进行转换!!!

二、调节器说明:

1、满度选择键:按该键可以选择与被检表相对应的满度值,在仪器的显示屏中,M表示满度值。

2、步进选择键:按该键可以选择幅值调节的步进量,步进量为4、5、6、10、15,显示屏上N指示相对应的步进量。

3、升/降键:按一次,输出由零匀速上升到满量程值,再按一次校准仪输出回零,适用于指针表的卡针故障检查。

4、确认键:安装通信软件后,按该键可以将当前输出值送往计算机进行处理。

5、数字(按键)幅值调节区域:按上升(↑)键则幅值上升相应步进量,按下降(↓)键则幅值下降相应步进量:100%/N、10%/N、1%/N、0. 1%/N、0.01%/N,分别代表满量程值的对应百分比。其中100%/N、10%/N、1%/N、定义为测试值调节键;0.1%/N、0.01%/N定义为误差调节键。

5:仪器外观图

6:如有疑问,请至电0536-8222888进行咨询!

潍坊华光高科电子有限公司

2013年11月15日
