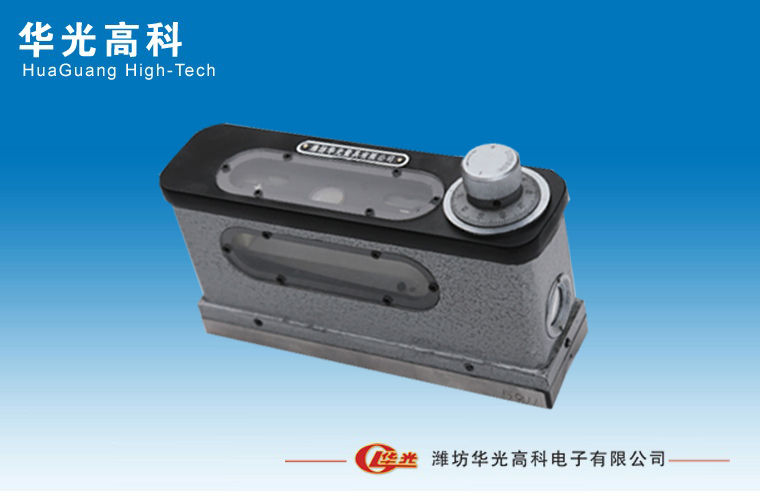

光学合像水平仪使用方法
来源:华光高科 时间:2018/11/27 8:53:49 点击:

光学合像水平仪规格:165mm0.01mm、光学合像水平仪使用方法

光学合像水平仪使用方法:
  将光学合像水平仪按置在被检验件的工作表面上,由于被检验面的倾斜而引起两气泡象的不重合,则转动度盘,一直到两气泡象重合为止,此时即可得出读数。被检验件的实际倾斜度,可通过下式进行计算:
  实际倾斜度=刻度值×支点距离×刻度盘读数
  例如:刻度盘读数为5格,对此种合象水平仪而言,刻度值和支点距离都为定值,即刻度值为0.001mm/m支点距离为165mm
  则:实际倾斜度=0.001/1000×165mm×5=0.00825mm
  光学合像水平仪规格:165mm*0.01mm
光学合像水平仪使用须知:
  (1)光学合像水平仪使用前,用汽油把油污洗净,再用脱脂纱布揩擦干净。
  (2)温度变化对水准器的位置影响很大,使用时必须和热隔离,以免产生其它误差。
  (3)测量时旋转度盘必须待两气泡完全符合后,按度盘正负方向的分度值进行读数。
  (4)如发现光学合像水平仪的零位不正时,可进行调正。即将合象水平仪放在按置平稳的平台上,转动刻度盘使两气泡重合得第一个读数α,然后将仪器高速转180度,放回原位。重新转动刻度盘使两气泡象重合,得第二个读数β,则1/2(α+β)即为该仪器的零位误差。此格,使零位偏差值与指针线对齐,然后将螺钉固紧,即可。
  光学合像水平仪技术参数:
  1.刻度盘分划值:0.01mm/m
  2.最大测量范围正负:0-10mm/m
  3.示值误差: 正负1mm/m范围内 正负0.01mm/m
  4.全部测量范围内 正负0.02mm/m
  5.工作面平面性偏差:0.003mm
  6.水准器格值:0.1mm/m
  7.工作面尺寸:(mm) 165*48

[ 关键词:光学合像水平仪使用方法]
