宝马X3 通过内后视镜 无损隐藏布线 安装行车记录仪
来源:华光高科 时间:2016/8/8 15:30:02 点击:

宝马X3 通过内后视镜 无损隐藏布线 安装行车记录仪

有一种自己动手,对自己的行车记录仪进行改进的冲动,购车后,购了一个宝马的行车记录仪,使用点烟器上的插头进行供电,线甩在外面,很不美观。记录仪中有12V-5V转换器及线,到4S店,让他们进行线的改装,把线接在车内的保险板上,4S店不给接,说如果这样接,就不能进行保修了,所以就一直凑合着使用。
        看了三万的贴子,决定按方法进行改装,在TB上询问3pin插座,感觉一个小插头,价格很高,一套下来,再加上运费,要50多元,太坑人了!!决定购三万的成品!
      思来想去,毕竟原装的那个转换器就废了,能否自己改造一下,实现无损改装的目的呢?
      说动就动,改造、安装!!哈哈,成功了!!一分钱也没有花,真的很实惠!
     现将改动过程跟大家分享一下,改装不易,且看且珍惜!
     再次感谢三万提供的教学视频和改装思路 !!
    1、原记录仪带的转换器
Click here to open new window

2、拆开后,如下图,总体思路是把两头的线进行改动,线剪短,以方便放到里面。
Click here to open new window
Click here to open new window

3、把供电那部分线剪断,留15CM就可以。
Click here to open new window
4、在供电线的端头,焊接两个细铜丝,我是用网线中抽出一小段,焊接在线端,做为插线使用。
Click here to open new window
5、把另一头线剪断,留好线头,先不接,等穿线后再接上。
Click here to open new window
     线路改造完成,只等安装!
6、开始安装,拆开面板,可以看三万的视频,不再重复。
7、把线穿过线板孔。
Click here to open new window
8、接好线头,并用胶带包好,注意线色不要接反!!
Click here to open new window

9、把焊接插针的脚用胶带包一下,露0.5CM的金属头,以方便插针。
Click here to open new window
10、把线头从后面插入那个插头,注意线路正反,红色为正级,连接红色线,黑色为负极。连接另一边上的插脚(共三根线,中间的不用)
Click here to open new window
Click here to open new window

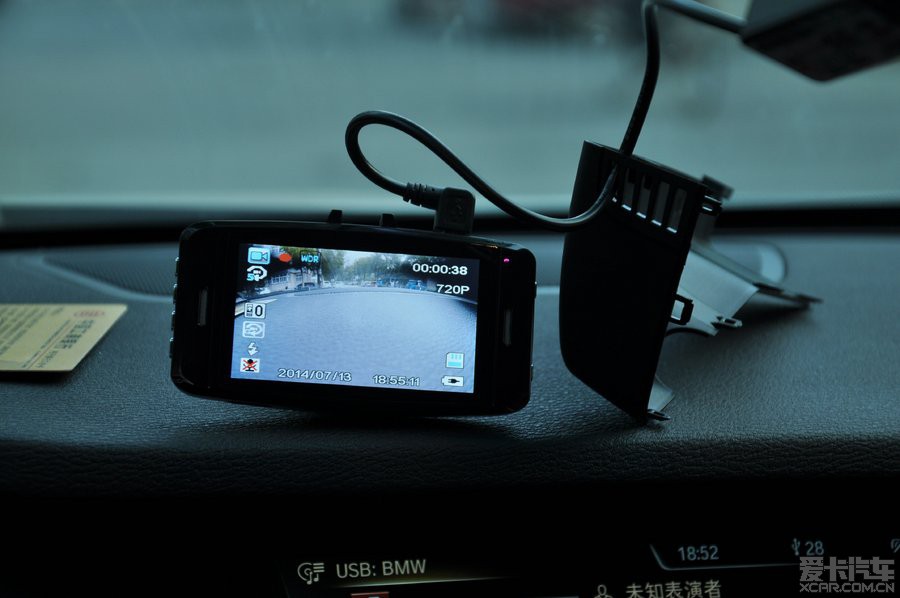

11、装上记录仪,测试一下,成功!!
Click here to open new window
12、线束緾好,安装!(详见三万教程),效果图看一下!
Click here to open new window
Click here to open new window
外面再来一张,看不清!仔细看一下能看出一点呀
Click here to open new window

好了,整个过程,未破坏原车一根线,原装无损,一分未花,自己动手,丰衣足食!
开车出去转一圈!!!
